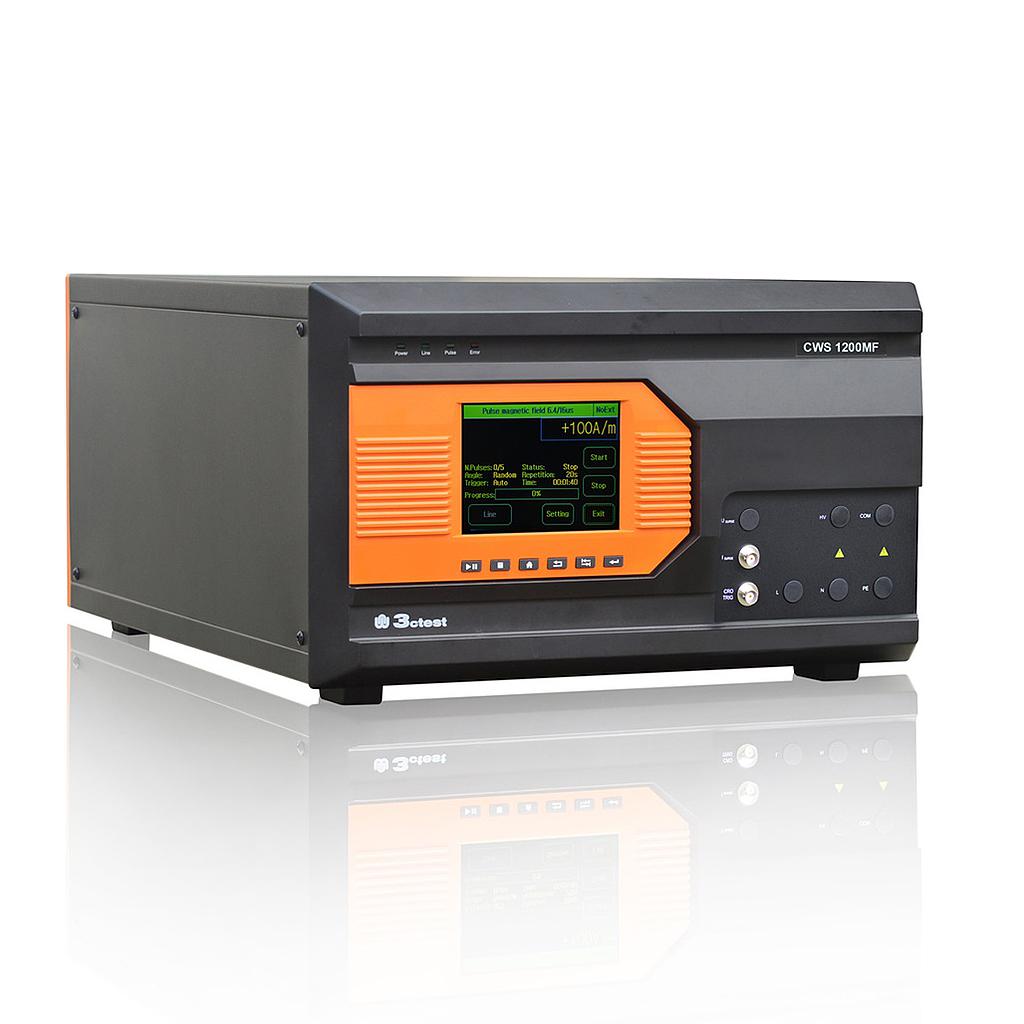

Thiết bị mô phỏng từ trường xung 3ctest CWS 1200MF (100 A/m～1200 A/m)

- Thông số chung:

Màn hình hiển thị: Màn hình cảm ứng TFT 5.7 inch

Dải nguồn điện làm việc: AC 110 V/220 V,±10%,50/60 Hz

Cầu chì: 6 A

Công suất tiêu tán tối đa: 200 W

Chế độ liên lạc: Ethernet, RJ45

Giao diện phụ trợ: D-sub 25 p

Đầu vào kích hoạt bên ngoài: BNC, 5 V TTL

Đầu ra kích hoạt CRO: BNC, 5 V TTL

Đầu vào điều khiển chạy: BNC, 5 V TTL

Đầu ra của đèn cảnh báo: 0 - 220 V AC 10 A / 0 - 48 V DC 3 A

Công suất phụ thuộc vào các loại đèn tín hiệu bên ngoài

Mạch an toàn: Ngừng hoạt động khi chưa đóng mạch an toàn

Phát hiện lỗi: LCD sẽ hiển thị lỗi trên bảng mặt trước và làm gián đoạn hoạt động của thiết bị

Chỉ báo trạng thái làm việc của thiết bị: Đèn LED trên bảng mặt trước chỉ báo và màn hình LCD

Kết nối nối đất thiết bị: Sử dụng dây nối đất phẳng

Chế độ đầu ra phát hiện: Cáp đồng trục 1m tiêu chuẩn

Kích thước thùng （W*H*D): 19 inch/6U

Trọng lượng:  xấp xỉ 30kg

Dải nhiệt độ: 15–35 oC

Dải độ ẩm: 45%-75%

Dải áp suất không khí: 86 kPa～106 kPa

- Kiểm tra xung từ trường:

Dải từ trường đầu ra: 100 A/m～1200 A/m（một vòng 1000 mm*1000 m）

Dạng sóng: Thời gian trước: 8 μs±20%; Giá trị cực đại đến một nửa: 20 μs±20%

Phân cực: +/-/thay đổi

Chế độ kích hoạt: Tự động, thủ công, kích hoạt tín hiệu bên ngoài

Chu kỳ xung: 5-99 giây (thời gian ngắn nhất phụ thuộc vào dòng điện thử nghiệm)

Số lần kiểm tra: 1-999

Kích thước cuộn dây: 1000*1000

Hình dạng cuộn dây: Hình chữ nhật

Số vòng cuộn: Một vòng
