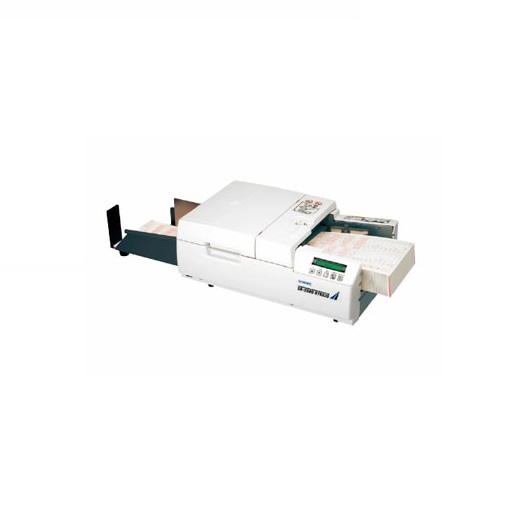

SEKONIC SR-3500HYBRID Optical Mark Reader

Mark Reading Sensor

Read Head: Photo reflector

Reading side: Single side（Standard）; Double side （Option）

Light source: Infra-Red Ray （Standard）; Visible Red Ray （Option）

Mark Implements: Pencil (Standard); Pencil + Pen （Option）

Read head Channel: 1/6” （48 columns）; 0.2” （40 columns）

Mark Shapes: Rectangle, Ovals, and Circles

Image Reading Sensor

Sensor :CIS （Contact Image Sensor）

Width capacity: 237 ㎜

Reading side: Double sides

Color*: Grey-scale, Color

Optical dpi*: Up to 300dpi

Light color: Red, Green, Blue（620, 530, 467nm）

Output file*: JPEG， BMP， TIFF， PING， GIF

Connect with PC （Interface）: USB（Ver.2.0）; RS-232C

Compatible: SR-601/607, SR-2300, SR-3500

Display

Panel: 40 characters （20 x 2 lines）

Control: Button 5 buttons

Form Capacity

ADF （Hopper）: Up to 500 sheets

Capacity Exit Bin: Up to 500 sheets

Scanning

Form Width: 63.5～228.6 ㎜（2.5” ～9” ）

Form Length: 110 ～355.6 ㎜（4.3” ～14” ）

Number of Rows: Up to 107 Rows

Mark Position: Up to 5,136 Mark Positions

（48 columns）; Up to 4,280 Mark Positions

（40 columns）

Throughput speeds: OMR only: 3,500 sheets/h

Color/Gray-scale（100dpi）: 2,200sheet/h

Thickness: OMR: 72～135kg（84 – 157g/m2）

Image: 55～135kg（64 – 157g/m2）

Power

Volt. / Relatives: AC100V～240V / 50～60Hz

Conditions

Temp / Humid: 5～35℃ / 30～80%

Dimensions W× H× D（mm, Inch）: 365 x 227 x 575mm （14.4” x 9” x 22.6” ）

Weight: 18.3kg（40.3lb）

Accessories: CD-ROM （User Manual, USB Driver, API, Diagnostic utility

software）, Power cable （AC Adaptor）, USB cable
